Dette eksempel tager udgangspunkt i en simpel Webserver applikation[1], men med en udvidelse, der anvender AJAX teknikken til at lave opdatering på siden, så man kan få en varierende værdi ind på siden.

Opsætning af Server

I dette eksempel connectes til WiFi og Serveren startes på samme måde som beskrevet under WeMOS Server Connection.

I den konkrete anvendelse er der gjort det lettere at skifte mellem forskellige trådløse netværk, ved at der er oprettet en include-fil til hvert netværk, der få kan includes som følger: <source lang="C"> // Define SSID with password to get access

  1. include "WifiHome.h"

</source> Man kan se det i de forskellige faneblade hvor include-filerne er, som vist her:
tabs med include-filer

Struktur i HTML-koden

For at gøre det lettere at overskue de enkelte dele af HTML-koden er der oprettet blokke med HTML-kode som vist her: <source lang="C"> const int startLength = 4; const String start_response [] = {

 "HTTP/1.1 200 OK",
 "Content-Type: text/html",
 "",
 "<!DOCTYPE HTML>",

};

const int htmlLength = 8; const String html_response [] = {

 "<html>",
 "<script>",
 "setInterval(loadDoc, 500)",
 "</script>",
 "Click <a href=\"/LED=ON\">here</a> turn the LED on pin 2 ON
", "Click <a href=\"/LED=OFF\">here</a> turn the LED on pin 2 OFF
", "

", "Led pin is now: "

}; </source>

De forskellige blokke kan så sendes til clienten som følger: <source lang="C">

 for (int n = 0; n < startLength; n++) {
   client.println(start_response[n]);
 }

</source>

AJAX koden

Som omtalt på w3schools, så er AJAX[2] ikke et kodesprog, men en kombination af forskellige teknikker, hvor XMLHttpRequest object (der henter data fra en webserver) er en central del, kombineret med javaScript, der kan opdatere HTML-elementer.

Der placeres et script "setInterval(loadDoc, 500);" på siden, der kalder en funktion loadDoc() hvert halve sekund.

Funktionen loadDoc er implementeret som følger: <source lang="javaScript">

 function loadDoc() {
   var xhttp = new XMLHttpRequest();
   xhttp.onreadystatechange = function() {
     if (this.readyState == 4 && this.status == 200) {
       document.getElementById('demo').innerHTML =
       this.responseText;
     }
   };
   xhttp.open('GET', 'AD', true);
   xhttp.send();
 }

</source>

Funktionen gør det at den sender en GET med AD som request-linje afsted til serveren, der så svarer med AD-tallet. Når svaret kommer tilbage med en status 200 (siden loadet), så tager den responsen (AD-tallet) og placerer i det spantag der har ID'et demo.

Opbygning af response på en AD-request

Når der kommer en request med AD som indhold, så returneres AD-tallet indlejret i HTML-kode som vist her: <source lang="C">

 if (request.indexOf("/AD") != -1){
   // Return the response for AD
   for (int n = 0; n < startLength; n++) {
     client.println(start_response[n]);
   }
   client.println("<html>");
   client.println(analogRead(A0));
   client.println("</html>");
 }

</source>

Resultatet er at der kommer en visning som her:

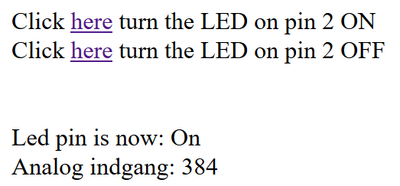

Visning fra en WeMOS, hvor AD-tallet opdateres hvert halve sekund
Visning fra en WeMOS, hvor AD-tallet opdateres hvert halve sekund

Siden har stadig den grundlæggende funktionalitet der kan tænde og slukke for en LED.

Samlet kode

Her er den samlede totale kode <source lang="C">

  1. include <ESP8266WiFi.h>

// Define SSID with password to get access const char* ssid = "ssid name"; const char* password = "ssid password";

int ledPin = 2; WiFiServer server(80);

const int startLength = 4; const String start_response [] = {

 "HTTP/1.1 200 OK",
 "Content-Type: text/html",
 "",
 "<!DOCTYPE HTML>",

};

const int scriptLength = 15; const String script_response [] = {

 "<head>",
 "<script>",
 "function loadDoc() {",
 "  var xhttp = new XMLHttpRequest();",
 "  xhttp.onreadystatechange = function() {",
 "    if (this.readyState == 4 && this.status == 200) {",
 "      document.getElementById('demo').innerHTML =",
 "      this.responseText;",
 "    }",
 "  };",
 "  xhttp.open('GET', 'AD', true);",
 "  xhttp.send();",
 "}",
 "</script>",
 "</head>"

};

const int htmlLength = 8; const String html_response [] = {

 "<html>",
 "<script>",
 "setInterval(loadDoc, 500)",
 "</script>",
 "Click <a href=\"/LED=ON\">here</a> turn the LED on pin 2 ON
", "Click <a href=\"/LED=OFF\">here</a> turn the LED on pin 2 OFF
", "

", "Led pin is now: "

};

void setup() {

 Serial.begin(115200);
 delay(10);


 pinMode(ledPin, OUTPUT);
 digitalWrite(ledPin, HIGH);

 // Connect to WiFi network
 Serial.println();
 Serial.println();
 Serial.print("Connecting to ");
 Serial.println(ssid);

 WiFi.begin(ssid, password);

 while (WiFi.status() != WL_CONNECTED) {
   delay(500);
   Serial.print(".");
 }
 Serial.println("");
 Serial.println("WiFi connected");

 // Start the server
 server.begin();
 Serial.println("Server started");

 // Print the IP address
 Serial.print("Use this URL : ");
 Serial.print("http://");
 Serial.print(WiFi.localIP());
 Serial.println("/");

}

void loop() {

 // Check if a client has connected
 WiFiClient client = server.available();
 if (!client) {
   return;
 }

 // Wait until the client sends some data
 Serial.println("new client");
 while(!client.available()){
   delay(1);
 }

 // Read the first line of the request
 String request = client.readStringUntil('\r');
 Serial.println(request);
 client.flush();

 // Match the request

 int value = LOW;
 if (request.indexOf("/LED=ON") != -1) {
   digitalWrite(ledPin, LOW);  // Inverted output Low to turn LED ON
   value = HIGH;
 }
 if (request.indexOf("/LED=OFF") != -1){
   digitalWrite(ledPin, HIGH);    // Inverted output High to turn LED OFF
   value = LOW;
 }



 if (request.indexOf("/AD") != -1){
   // Return the response for AD
   for (int n = 0; n < startLength; n++) {
     client.println(start_response[n]);
   }
   client.println("<html>");
   client.println(analogRead(A0));
   client.println("</html>");
 } else {
   // Return the response
   for (int n = 0; n < startLength; n++) {
     client.println(start_response[n]);
   }
   for (int n = 0; n < scriptLength; n++) {
     client.println(script_response[n]);
   }
   for (int n = 0; n < htmlLength; n++) {
     client.println(html_response[n]);
   }

   if(value == HIGH) {
     client.print("On");
   } else {
     client.print("Off");
   }
   client.print("
Analog indgang: "); client.print(analogRead(A0)); client.println(""); client.println("</html>"); } delay(1); Serial.println("Client disconnected"); Serial.println("");

} </source>
